文字モニュメントにしかない図面作成でのこだわりと大切な視点

「お店の前に大きな文字を置きたい」と考えたとき、その図面は一般的な看板とは少し違う特別な作り方が必要になります。平らな板に文字を書くのではなく、文字そのものが立体として自立するため、どこから見ても美しく、かつ安全に立ち続けるための工夫が図面の中に詰め込まれています。今回は、文字モニュメントならではの図面作成のポイントについてお話しします。

奥行きと厚みのバランスを数値化して立体の美しさを表現する

「横から見たときも文字の形が綺麗に見えるかな。厚みがありすぎると、斜めから見たときに何の文字かわからなくならないかな」

文字モニュメントの図面において、最も特徴的なのは厚みの設計です。通常のサインや看板の製作なら正面からのデザインを中心に製作を進めますが、モニュメントでの製作では横や斜めから見られることも想定しながら進める必要があります。図面を作成する場合にも、文字の高さに対してどれくらいの厚みを持たせるかを決めながら最終のデザインを調整していきます。厚すぎると重たい印象になり、薄すぎると自立が難しくなるため、絶妙なバランスを考えながら設計を進めます。

また、設置する場所の広さや、人がどのくらいの距離から眺めるかによっても最適な厚みは変わります。図面上でこれらの要素を考慮し、どの角度から見ても文字モニュメントとしてのデザインが成立するか、かつ立体としての存在をアピールできるか図面を起こしていきます。

平面看板と文字モニュメントの設計における視点の違い

一般的な看板と、立体的な文字モニュメントでは、図面作成時に優先すべきポイントが大きく異なります。それぞれの特徴を以下の表にまとめました。

項目	一般的な平面看板	文字モニュメント（立体）
主な視点	正面からの視認性がすべて	360度どこから見ても美しい形
厚みの役割	構造を支えるための最小限の幅	デザインの一部としての奥行き
図面の重点	文字の配置や色の鮮やかさ	縦・横・斜めの比率とバランス
周囲との関係	壁面との調和や目立ちやすさ	地面との接地面と影の落ち方
安全性の考え方	壁への固定強度が中心	自立するための重心と基礎の深さ

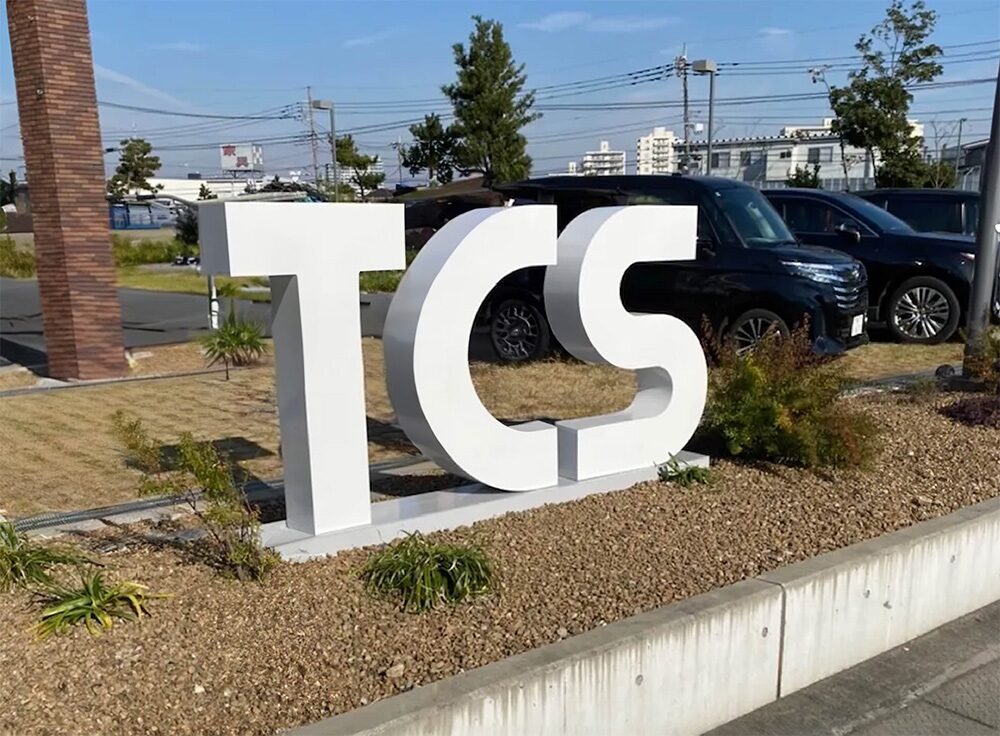

設置場所に合わせて、ボルトをどこに何本打ち込むかなど台座基礎の設計を判断します

「風が強い日に文字が倒れたりしないかな。地面にしっかり固定されていることが図面で分かると安心できるな」

文字モニュメントを直に設置するのか、台座基礎を作って設置するのか、デザインによって図面に起こす枚数も変わってきます。モニュメント文字を直に固定するのか、それとも目立たない台座基礎を一枚敷くのかによって必要に応じて台座基礎の図面も作成します。風の影響を直接受けるため、地面の下にどれくらいの深さの基礎が必要か、ボルトをどこに何本打ち込むかといった、安全を守るための設計図としての役割が強くなります。

設置する場所が土なのか、コンクリートなのか、あるいはタイル貼りなのかによっても固定の方法は工夫が必要です。図面には、表面からは見えなくなる地中の構造まで細かく指示を入れ、地震や強風にも耐えられる強さを根拠を持って示していきます。

地面の種類による固定方法と図面上の指定ポイント

地面の状態	主な固定方法の指定	図面に描き込むべき重要事項
コンクリート	アンカーボルト固定	ボルトの太さ、深さ、打ち込み本数
土・芝生	コンクリート基礎の埋設	基礎ブロックの大きさ、穴の深さ、砕石の厚み
タイル・石貼り	下地への貫通固定	タイルの割れ防止策、防水処理の指示
ウッドデッキ	裏板補強＋ボルト締め	デッキ材の補強範囲、荷重分散のためのプレート

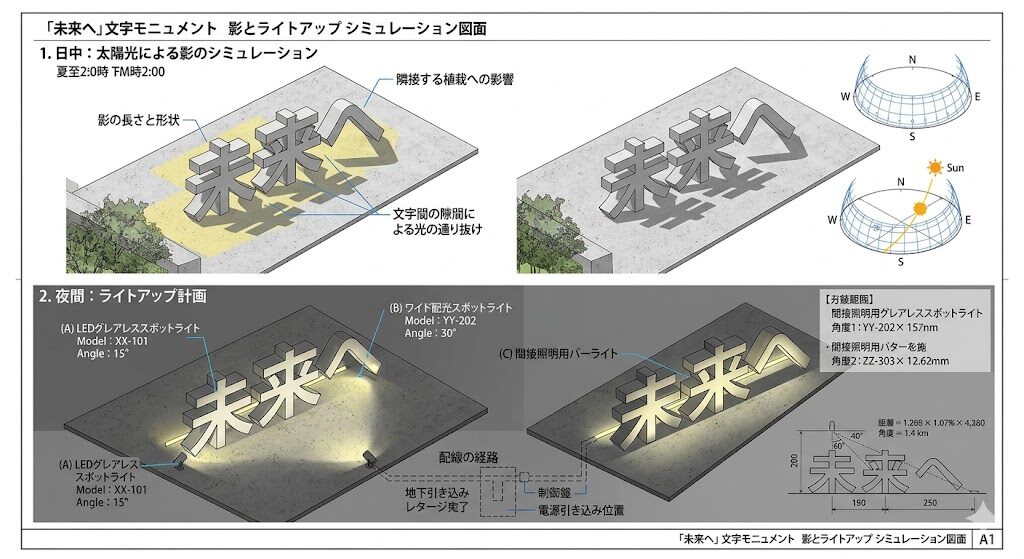

日中の影や夜間のライトアップを想定したデザインを意識する

「夜になったらライトで照らしたいけれど、どこに電気の線を引けばいいのかな。影が変な形にならないように、プロの視点で配置を決めてほしいな」

文字モニュメントは立体物なので、太陽の光によって影ができます。図面を作成する際は、単に文字を作るだけでなく、設置したときに影がデザインの邪魔にならないか、あるいは影も含めて美しく見えるかといった配置の検討も行います。夜間にライトアップする場合は、照明を置く位置と文字の距離を計算し、最も文字が引き立つ角度を図面上でシミュレーションしていきます。

特に、文字同士が重なり合って影が複雑になることを防ぐため、図面には照明器具の具体的な型番や設置角度、配線の経路まで細かく書き込みます。これにより、日中でもライトアップした夜間でも、もっとも映えるようにバランスよくデザインできるかを意識します。

ライトアップの方式と影の見え方の違い

ライトアップの種類	特徴と効果	図面での主な検討事項
正面スポット照射	文字の形がはっきり浮かび上がる	器具の設置距離、反射による眩しさの防止
背面バックライト	文字がシルエットになり幻想的	背面と壁面の距離、LEDモジュールの配置密度
下部からのアッパーライト	迫力が増し、空に向かう影ができる	器具の埋設位置、通行人の足元への配慮
斜めからのサイドライト	表面の質感や立体感が際立つ	影の伸びる方向、光のグラデーション範囲
